WH1250
元征行
产品描述

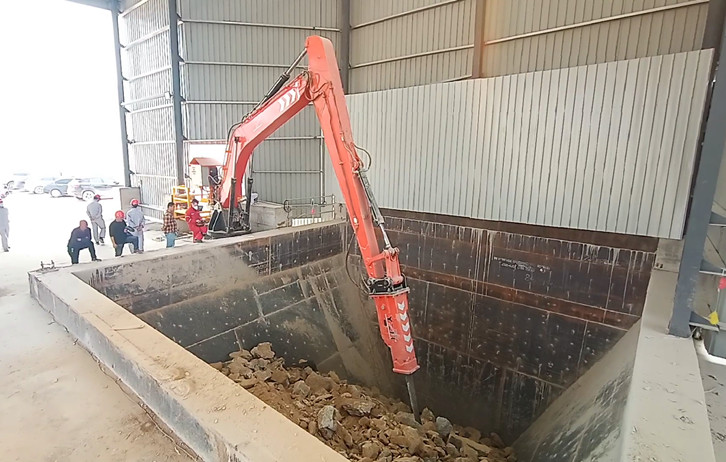

料仓口碎石专用多功能破碎锤
山东元征行机械设备有限公司作为中国先进的固定式多功能破碎锤生产制造商,已有18多年的研发、生产和销售经验。我们提供包括工作臂、破碎锤、电控系统、动力站及控制系统在内的一站式交钥匙服务。固定式电动液压破碎锤的主要的应用领域包括:采矿行业、砂石骨料行业、冶金行业、铸造行业以及水泥厂等。
山东元征行生产的多功能破碎锤符合人体工程学设计,工作长度可达1米到20米不等,能够充分满足客户全方位的工作需求。元征行采用高品质的材料,且严格执行国际ISO标准,其领先的技术支持使多功能破碎锤达到了强大的破碎力和轻质自重的合适比例相结合的模式,确保了为客户提供合理的应用方案。元征行多功能破碎锤的能量控制全部采用电气化,且每一款设备都有与之匹配的能量,完美地保证了设备的简易安装和可靠运行。
多功能破碎锤的主要组成部分:机架1,液压泵站2,操作室3,回转机构4,大臂5及大臂油缸6,二臂7及二臂油缸8,液压破碎锤9及转锤油缸10,以及液压系统,动力系统,操作系统等组成。
多功能破碎锤的工作原理:
多功能破碎锤是通过破碎工具——液压锤,将液压能通过油路变换使活塞杆上下高速运动转变为机械能,并捶击钎杆,钎杆在液压锤的机体内是浮动的,钎杆尖部指向破碎物——矿石,这样矿石在锤头和钎杆的冲击力作用下被击碎,完成破碎任务。为了能快速捕捉到被破碎物的着力点和冲击方向。通过由大臂,二臂,曲柄,连杆转锤组成的平面变幅机构,及回转机构,组成了具有五个自由度,能在三度空间内快速捕捉锤击物,锤击点及锤击方向。本平面机构能大大提高破碎工作效率。
货号 | 单位 | WH460 | WH710 | WH820 | WH880 | WH950 | WH1030 | WH1250 | WH1810 |
重量 | kg | 1600 | 4200 | 6700 | 7300 | 13200 | 14000 | 12500 | 18500 |
水平范围 | mm | 6000 | 9000 | 10300 | 11500 | 11210 | 13100 | 14500 | 20400 |
垂直范围 | mm | 4600 | 7100 | 8200 | 8800 | 9530 | 10340 | 12500 | 18100 |
深度 | mm | 3900 | 6700 | 6900 | 7500 | 7150 | 8220 | 9500 | 15100 |
旋转角度 | ° | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 |
回转支承直径 | mm | 920 | 1020 | 1540 | 1540 | 1970 | 1970 | 1970 | 1970 |
钎杆直径 | mm | 75 | 100 | 140 | 140 | 175 | 175 | 140 | 150 |
液压站 | kw | 30 | 37 | 45-55 | 45-55 | 55-75 | 55-75 | 55-75 | 55-75 |
