B710
元征行
YZH-B710
产品描述
山东固定式电动液压破碎机生产厂家
1．固定式电动液压破碎机的用途和功能描述

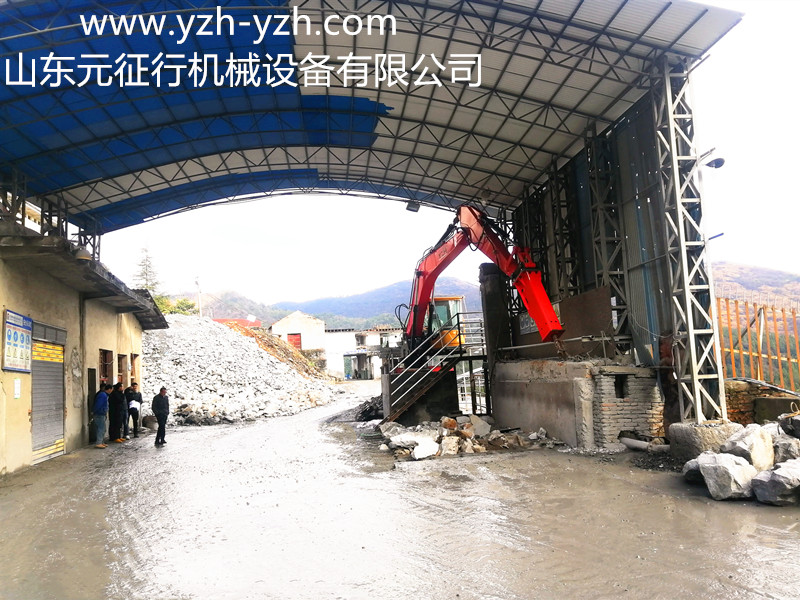

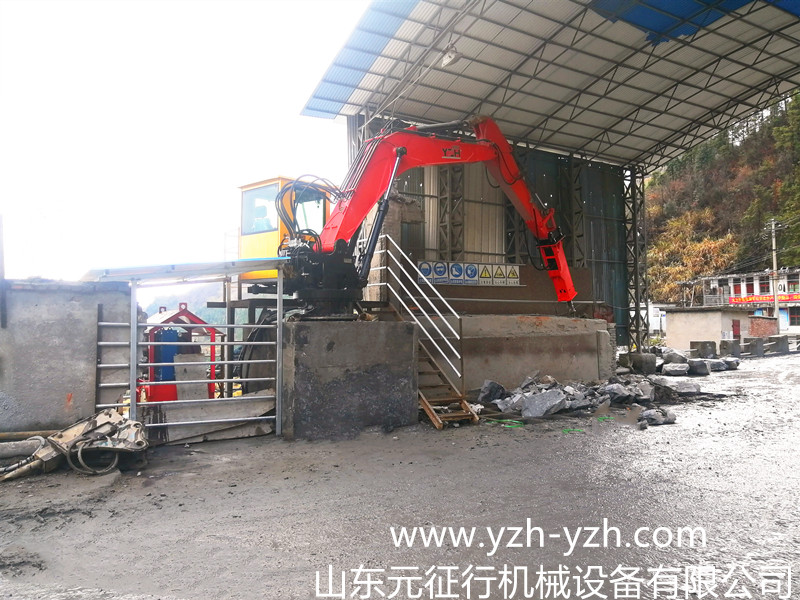

B710固定式电动液压破碎机安置于格筛处，清理堵塞，工作最远距离9米，垂直破碎距离7.1米，系统压力25MPa，电机功率37KW, 采用电机驱动、液压摆动，配套100钎杆直径液压锤。整机无线遥控电液比例操作。油位、油温、滤芯堵塞进行控制，并有报警指示，液压站具有高温自动散热低温自动加热功能。
2．固定式电动液压破碎机的主要技术参数
技术参数 | 性能指标 | |
整机性能 | 最大工作半径(mm) | 9000（见附图一 工作范围图） |
最大垂直破碎半径(mm) | 7100（见附图一 工作范围图） | |
最小垂直破碎半径(mm) | 1800（见附图一 工作范围图） | |
最大工作深度（mm） | 5700（见附图一 工作范围图） | |
工作臂回转角度 | 360° | |
回转机构 | 采用回转支承+回转马达 | |
液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例多路阀 | |
主泵电机 | 37Kw 380V 50Hz | |
系统最大工作压力 | 25MPa | |
系统最大流量 | 100L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤：吸油、高压、回油过滤 | |
液压油散热器 | 大功率散热器 | |
控制系统 | 控制装置 | 无线遥控器 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
液压破碎锤 | 液压锤型号 | YZH100 |
液压锤工作压力 | 16～18MPa | |
液压锤工作流量 | 60～120L/min | |
冲击频次 | 350～700bpm | |
液压锤钎杆直径 | φ100mm | |
固定式电动液压破碎机要用于：冶金、矿山、化工等行业地面现场或井下溜井口格筛处，对大块矿石进行二次破碎，以便运输及提升。该产品是根据破碎现场实际工况自行研研制开发，采用好的技术，选用进口液压锤，通过液压—气动控制，破碎能力大、运行平稳、噪声低、性能可靠、操作方便，可在任何复杂工况现场连续作业，减轻工人的劳动强度，改善现场工作环境，提高工作效率，是二次破碎机械化理想设备。
