山东德州固定式电动液压碎石机生产厂家

矿山二次破碎用固定式电动液压碎石机又叫固定式破碎站。本产品为固定式全液压破碎锤,主要用于:冶金、矿山、化工等行业地面现场或井下溜井口格筛处,对大块矿石进行二次破碎,以便运输及提升。

数量:
  • BH710
  • 元征行
  • YZH-BH710

产品描述

山东德州固定式电动液压碎石机生产厂家

固定式电动液压碎石机的主要技术参数

技术参数

性能指标

Ø  整机性能

最大工作半径(mm)

9000(见附图一 工作范围图)

最大垂直破碎半径(mm)

7100(见附图一 工作范围图)

最小垂直破碎半径(mm)

1800(见附图一 工作范围图)

最大工作深度(mm)

5700(见附图一 工作范围图)

工作臂回转角度

360°

Ø  回转机构

采用回转支承+回转马达

Ø  液压系统

主泵

高压齿轮泵

主阀

电液比例多路阀

主泵电机

37Kw   380V  50Hz

系统最大工作压力

25MPa

系统最大流量

100L/min

油箱容积

370L

液压油过滤器

三级过滤:吸油、高压、回油过滤

液压油散热器

大功率散热器

Ø  控制系统

控制装置

无线遥控器

主电机防护等级

IP55

控制器防护等级

IP67

Ø  液压破碎锤

液压锤型号

YZH100

液压锤工作压力

16~18MPa

液压锤工作流量

60~120L/min

冲击频次

350~700bpm

液压锤钎杆直径

φ100mm

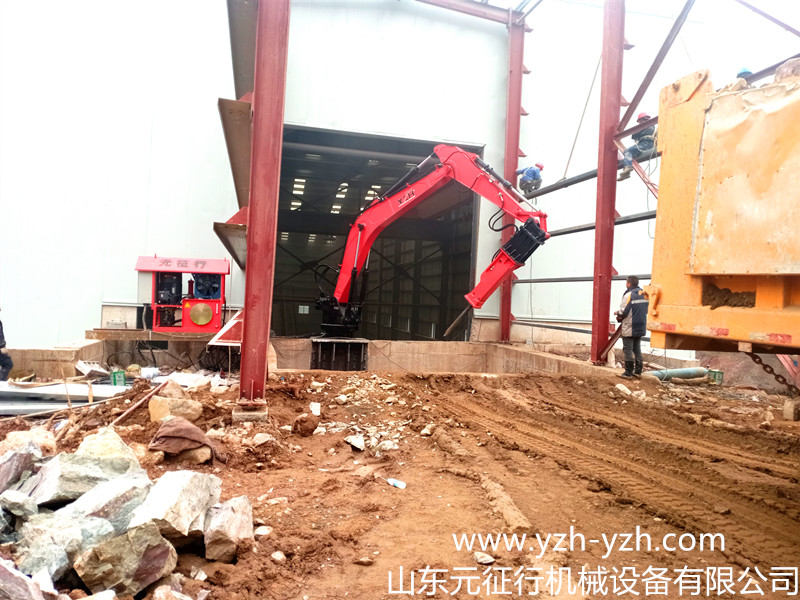

料口破碎机械手

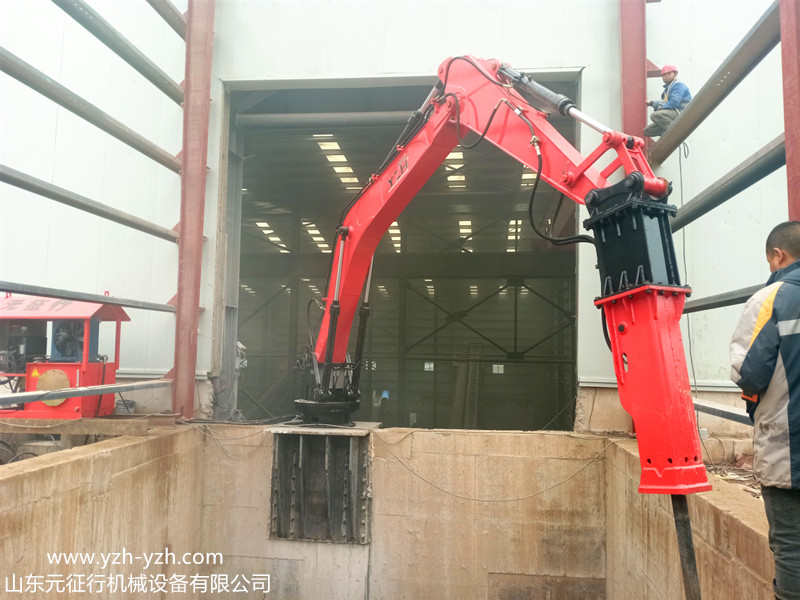

固定式碎石机料口破碎机


固定式电动液压碎石机的主要应用范围:

1.露天矿

选场入料口格筛处(老虎口)物料阻塞处理;


2.地下矿

溜井机阻塞处理,地下矿矿石转运站,装车场,放矿口,入料口阻塞处理;


3.矿石场

矿石场破碎机入料口阻塞处理;


4.冶炼厂

各种移动式钢包打壳、拆砖、拆包处理;


5.冶 金

各种冶金炉专用的打壳、拆砖、清渣处理;


6.装卸站

矿石码头装卸站大块阻塞处理;


固定式电动液压碎石机的优点:

1. 噪音小,工况条件好

2. 锤击力强,作业效率高

3. 反冲力小

4. 优选材质,特殊工艺,保证经久耐用

5. 使用成本低,对现场空气无污染

6.提高现场工作安全系数


固定式电动液压碎石机的工作原理:

液压破碎机,是通过破碎工具——液压锤,将液压能通过油路变换使活塞杆上下高速运动转变为机械能,并捶击钎杆,钎杆在液压锤的机体内是浮动的,钎杆尖部指向破碎物——矿石,这样矿石在锤头和钎杆的冲击力作用下被击碎,完成破碎任务。为了能快速捕捉到被破碎物的着力点和冲击方向。通过由大臂,二臂,曲柄,连杆转锤组成的平面变幅机构,及回转机构,组成了具有五个自由度,能在三度空间内快速捕捉锤击物,锤击点及锤击方向。本平面机构能大大提高破碎工作效率。
