WBH710
元征行
YZH-WBH710
产品描述
山东固定式电动液压破碎锤生产厂家
固定式电动液压破碎锤的主要技术参数:
技术参数 | 性能指标 | |
Ø 整机性能 | 最大工作半径(mm) | 9000(见附图一 工作范围图) |
最大垂直破碎半径(mm) | 7200(见附图一 工作范围图) | |
最小垂直破碎半径(mm) | 3000(见附图一 工作范围图) | |
最大工作深度(mm) | 5300(见附图一 工作范围图) | |
大臂油缸 | φ110/75x2 | |
小臂油缸 | φ115/80x1 | |
转锤油缸 | φ110/70x1 | |
工作臂回转角度 | 360° | |
整机重量 | 4.5吨 | |
Ø 回转机构 | 采用回转架体+回转马达 | |
Ø 液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例阀 | |
主泵电机 | 37Kw 380V 50Hz | |
系统最大工作压力 | 20MPa | |
系统最大流量 | 100L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤:吸油、高压、回油过滤 | |
液压油散热器 | 大功率散热器 | |
Ø 控制系统 | 控制装置 | 随动驾驶室控制或无线遥控 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
Ø 液压锤 | 液压锤型号 | YZH100 |
液压锤工作压力 | 16~18MPa | |
液压锤工作流量 | 60~120L/min | |
冲击频次 | 350~700bpm | |
液压锤钎杆直径 | φ100mm |
固定式电动液压破碎锤的工作原理:
液压破碎机,是通过破碎工具——液压锤,将液压能通过油路变换使活塞杆上下高速运动转变为机械能,并捶击钎杆,钎杆在液压锤的机体内是浮动的,钎杆尖部指向破碎物——矿石,这样矿石在锤头和钎杆的冲击力作用下被击碎,完成破碎任务。为了能快速捕捉到被破碎物的着力点和冲击方向。通过由大臂,二臂,曲柄,连杆转锤组成的平面变幅机构,及回转机构,组成了具有五个自由度,能在三度空间内快速捕捉锤击物,锤击点及锤击方向。本平面机构能大大提高破碎工作效率。
元征行固定破碎锤助力山东西部矿业建设投产使用

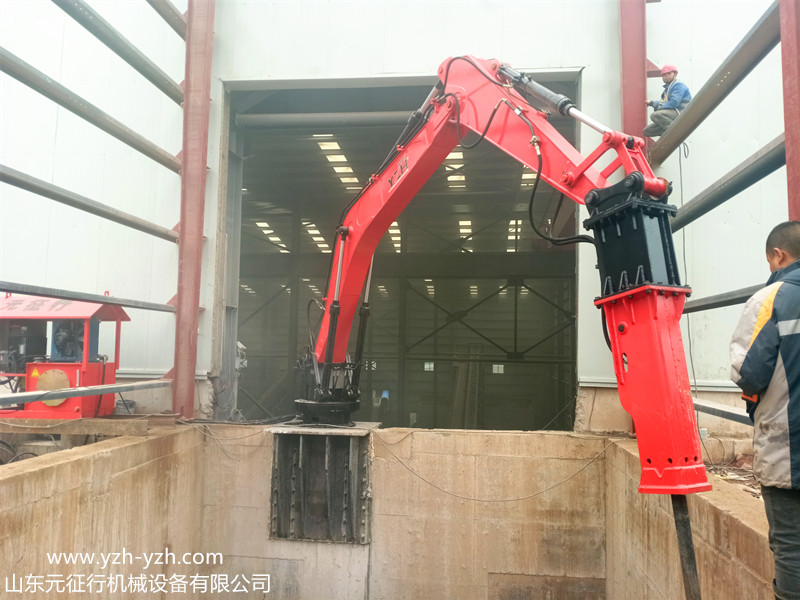

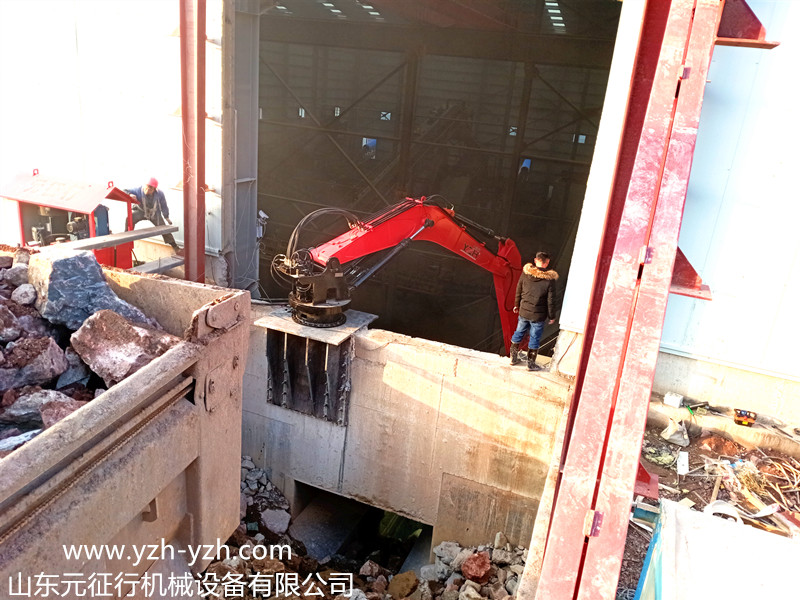

元征行固定式破碎臂成功安装调试交付客户使用——2023年5月4日现场实况山东元征行机械设备有限公为客户提供针对您的实际现场需求的固定式破碎臂方案包。作为服务的一部分,我们为您提供产品工作范围图,其会显示符合您需求的固定式破碎臂的模型。完整的固定式液压碎石机系统解决包主要包括:工作臂,动力装置,液压锤控制装置,支撑钢结构,安装,调试和操作员培训材料。元征行固定式破碎臂到达客户现场现场安装人员首先按照现场安装图纸将支承连接件安装于选定安装地点,然后将固定式破碎臂的工作臂,动力装置,液压锤控制装置,支撑钢结构按照固定式破碎臂安装手册进行安装。安装完成后,
