B630
元征行
YZH-B630
产品描述

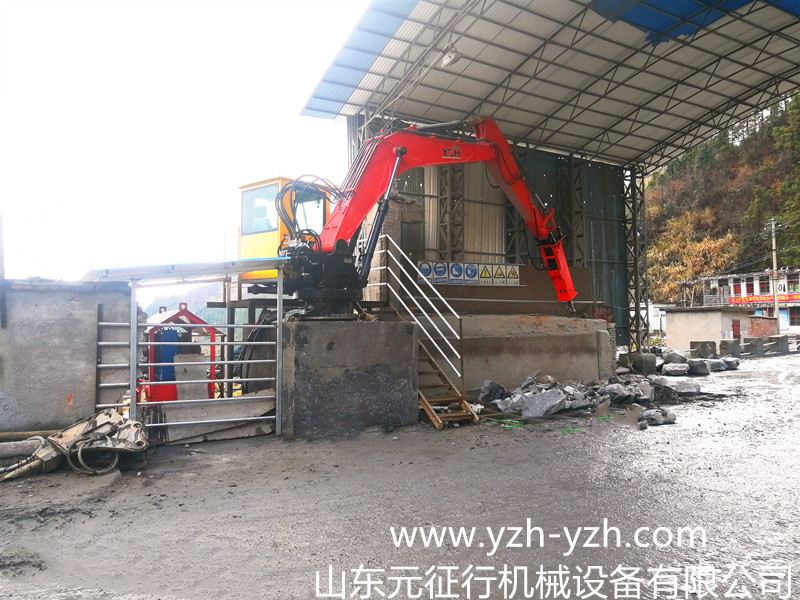

山东固定式电动液压破碎站生产厂家
固定式电动液压破碎站的主要参数:
技术参数 | 性能指标 | |
Ø 整机性能 | 最大工作半径(mm) | 9300(见附图工作范围图) |
最大垂直破碎半径(mm) | 7000(见附图工作范围图) | |
最小垂直破碎半径(mm) | 2700(见附图工作范围图) | |
机高(mm) | 5857(见附图工作范围图) | |
深度(mm) | 5364(见附图工作范围图) | |
工作臂回转角度 | 170° | |
大臂长度(mm) | 3800 | |
二臂长度(mm) | 3400 | |
工作臂主梁结构形式 | 一体成型矩形管结构(杜绝裂臂、断臂) | |
设备重量(kg) | 7100kg | |
Ø 回转机构 | 采用回转架体+回转油缸 | |
Ø 液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例多路阀 | |
电机功率 | 55 KW,AC380V 、50Hz | |
系统最大工作压力 | 21MPa | |
系统最大流量 | 120L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤:吸油、高压、回油过滤 | |
液压油散热器 | 匹配大功率风冷冷却器 | |
Ø 控制系统 | 控制装置 | 无线遥控盒 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
Ø 液压锤 | 液压锤型号 | YZH135 |
液压锤工作压力 | 15~17 MPa | |
液压锤工作流量 | 90~120L/min | |
冲击频次 | 350~850bpm | |
液压锤钎杆直径 | φ135mm | |
重量 | 1010kg |
固定式电动液压破碎站的主要组成部分:机架1,液压泵站2,操作室3,回转机构4,大臂5及大臂油缸6,二臂7及二臂油缸8,液压破碎锤9及转锤油缸10,以及液压系统,动力系统,操作系统等组成。
①机架1,是由型刚及钢板焊接而成。它是固定式破碎机的基础架。其底部通过大螺栓及减震弹簧同地基相联,机架前面装有工作机构的回转立轴及两个滑动轴承架,立轴装在滑动轴承中间,立轴下部装有液压回转油缸。立轴中部为旋转支架,同立轴焊成一体。大臂及大臂油缸通过销轴同旋转支架相连。机架上部固定操作室。机架右侧安装有人梯,左侧安装有电气控制柜。机架内部装有液压泵站,后面有门,操作人员可进入调节液压系统。
②液压泵站2,是液压破碎机的能源供给设备,主要由主泵(定量泵或变量泵)主泵电机,液压油箱,主换向阀组,液压油冷却器,滤油器及各种液压附件所组成。
③操作室:操作室是由薄钢板及型材焊接而成,在操作室内装有液压先导操作阀,检测及控制仪表,脚踩液控打锤开关,空调机和取暖器。
④回转机构,回转机构主要由摆动液压缸组成,摆动油缸机座坐在滑动轴承的基座上,其摆动部件同回转立轴相联,带动工作机构左右摆动,其摆角为(0°~180°)。
⑤大臂,大臂由16Mn钢板焊接而成,铰接点为铸钢件或锻件。
⑥大臂油缸,安装在大臂内,可带动大臂围绕下部转轴转动。
⑦二臂,也用16Mn焊接而成,铰接点为铸钢件,二臂铰接在大臂上。
⑧二臂油缸,尾部铰接在大臂上,顶部同二臂尾部铰接。可带动二臂绕大臂上铰接点回转。
⑨液压破碎锤,是将液压能转换为机械冲击能的破碎机具,铰接在二臂头部。
⑩转锤油缸,尾部铰接在二臂上,活塞杆头部通过连杆同液压锤铰接。并可带动液压锤绕二臂头部铰接点回转。由于运动需要,在二臂与连杆之间装有曲柄。
