产品描述

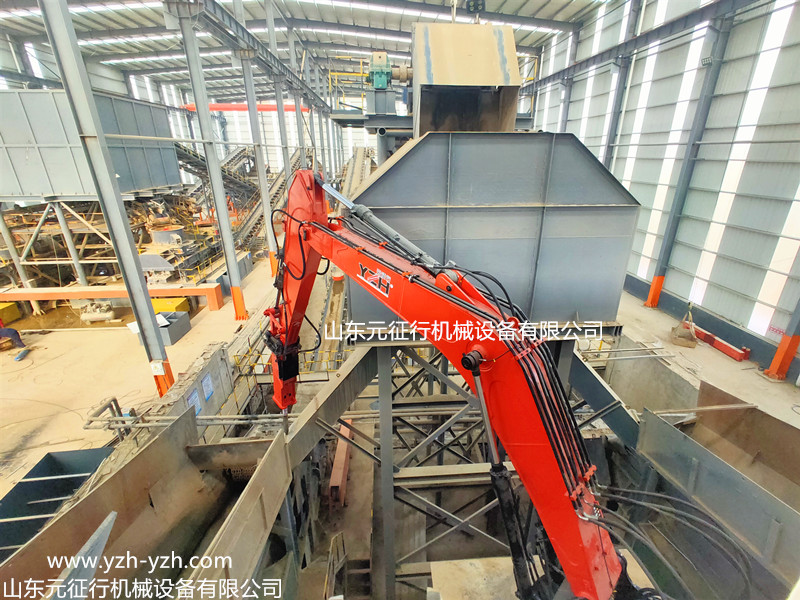

液压碎石机械手
技术参数 | 性能指标 | |
Ø 整机性能 | 最大工作半径(mm) | 9000(见附图一 工作范围图) |
最大垂直破碎半径(mm) | 7100(见附图一 工作范围图) | |
最小垂直破碎半径(mm) | 1800(见附图一 工作范围图) | |
最大工作深度(mm) | 5700(见附图一 工作范围图) | |
工作臂回转角度 | 360° | |
Ø 回转机构 | 采用回转支承+回转马达 | |
Ø 液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例多路阀 | |
主泵电机 | 37Kw 380V 50Hz | |
系统最大工作压力 | 25MPa | |
系统最大流量 | 100L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤:吸油、高压、回油过滤 | |
液压油散热器 | 大功率散热器 | |
Ø 控制系统 | 控制装置 | 无线遥控器 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
Ø 液压锤 | 液压锤型号 | YZH100 |
液压锤工作压力 | 16~18MPa | |
液压锤工作流量 | 60~120L/min | |
冲击频次 | 350~700bpm | |
液压锤钎杆直径 | φ100mm |

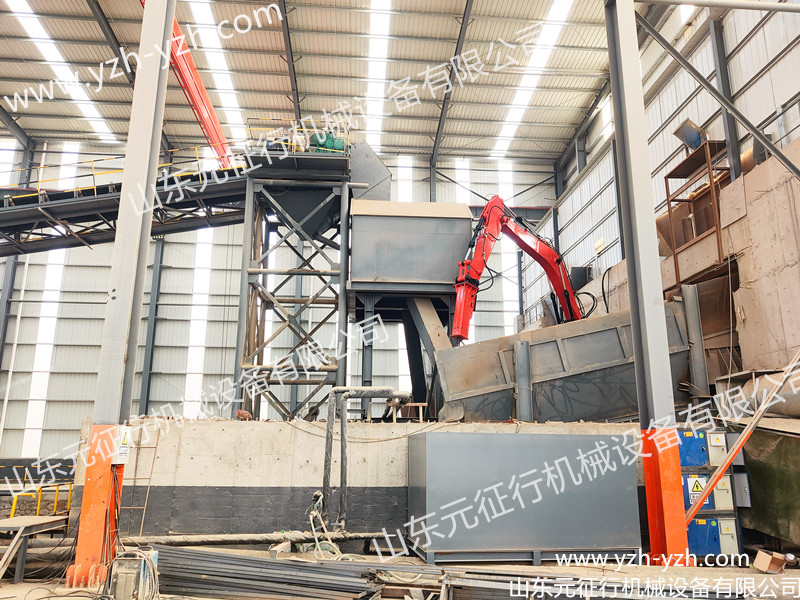

液压碎石机械手又被叫做料口碎石机械手,是集机、电、液于一体的大功率破碎、拆除作业矿山设备。可固定在料仓一侧,既能破碎料仓、给料机及机口处大的石料,又能替代危险性高的人工手动清理,确保生产顺畅,是辅助破碎机料口矿石破碎给料的理想设备。
液压碎石机械手主要由4个大部分组成:液压破碎锤(破碎岩石)、大小臂作业系统(斗杆)、液压油站(动力来源)以及控制器(操作系统)。本产品为固定式电动全液压破碎机,主要用于:矿山、采石场,砂石骨料场、冶金铸造厂、水泥厂、化工厂等露天地上施工环境或地下矿井溜井机口和格筛处,对大块矿石进行二次免爆破碎,以便运输及提升。
元征行品牌的液压碎石机械手是根据破碎现场实际工况自行研制开发,采用山特维克旗下RAMMER品牌的先进技术和工艺,选用进口品质液压破碎锤,通过液压气动控制,破碎能力大、运行平稳、噪声低、性能可靠、操作方便、节能环保,可在任何复杂工况现场连续施工作业,减轻了工人的劳动强度、提高了施工安全系数,改善了现场的工作环境,提高了工作效率,保证了利润,是二次免爆破碎的理想设备。
元征行品牌的液压碎石机械手自投入市场以来,已在中色集团、中国黄金集团、金川集团、鞍钢集团等数十家大型国有企业得到认可并推广应用。为矿山等企业的发展带来了很大的经济效益,成功推动了城市低碳经济的发展,大幅度提高了企业的综合竞争力,推动了行业高效率、规范化、智能化发展。
元征行接受定制化服务,完全有能力按照客户的实际工况和要求进行定制化的设计和生产,以满足客户的所有特定需求。
欢迎新老客户来厂洽谈~
液压碎石机械手的主要应用范围?
1.露天采石场和地下采石场
格筛和破碎机进料仓口卡阻塞二次破碎处理。
2.露天矿山和地下矿山
溜井机阻塞处理,井下矿山矿石转运站,装车场,放矿口,入料口格筛处(老虎口)阻塞二次破碎处理。
3.砂石骨料行业
砂石骨料场生产线上的移动式破碎站以及破碎机的入料仓口卡阻塞二次破碎处理。
4.破碎机进料口
颚式破碎机,旋回破碎机,冲击破碎机,锤式破碎机以及移动式破碎站的入料仓口阻塞二次破碎处理。
5.冶金铸造厂
各种冶金炉和移动式钢包的打壳、拆卸、拆砖、炉渣钢包清理。
6.装卸站
码头装卸站大石块阻塞二次破碎处理。
7.其它
市政垃圾处理站,水泥厂热熟料口,汽车零配件冶炼铸造厂,矿企专业搬运和抓取作业。
