B630-135
元征行
YZH-B630-135
产品描述
工程机械手生产厂家
技术参数 | 性能指标 | |
Ø 整机性能 | 最大工作半径(mm) | 9300（见附图工作范围图） |
最大垂直破碎半径(mm) | 7000（见附图工作范围图） | |
最小垂直破碎半径(mm) | 2700（见附图工作范围图） | |
机高（mm） | 5857（见附图工作范围图） | |
深度（mm） | 5364（见附图工作范围图） | |
工作臂回转角度 | 170° | |
大臂长度（mm） | 3800 | |
二臂长度（mm） | 3400 | |
工作臂主梁结构形式 | 一体成型矩形管结构（杜绝裂臂、断臂） | |
设备重量（kg） | 7100kg | |
Ø 回转机构 | 采用回转架体+回转油缸 | |
Ø 液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例多路阀 | |
电机功率 | 55 KW，AC380V 、50Hz | |
系统最大工作压力 | 21MPa | |
系统最大流量 | 120L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤：吸油、高压、回油过滤 | |
液压油散热器 | 匹配大功率风冷冷却器 | |
Ø 控制系统 | 控制装置 | 无线遥控盒 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
Ø 液压锤 | 液压锤型号 | YZH135 |
液压锤工作压力 | 15～17 MPa | |
液压锤工作流量 | 90～120L/min | |
冲击频次 | 350～850bpm | |
液压锤钎杆直径 | φ135mm | |
重量 | 1010kg | |
多功能工程机械手的主要用途：
• 露天矿
选场入料口格筛处（老虎口）物料阻塞处理；

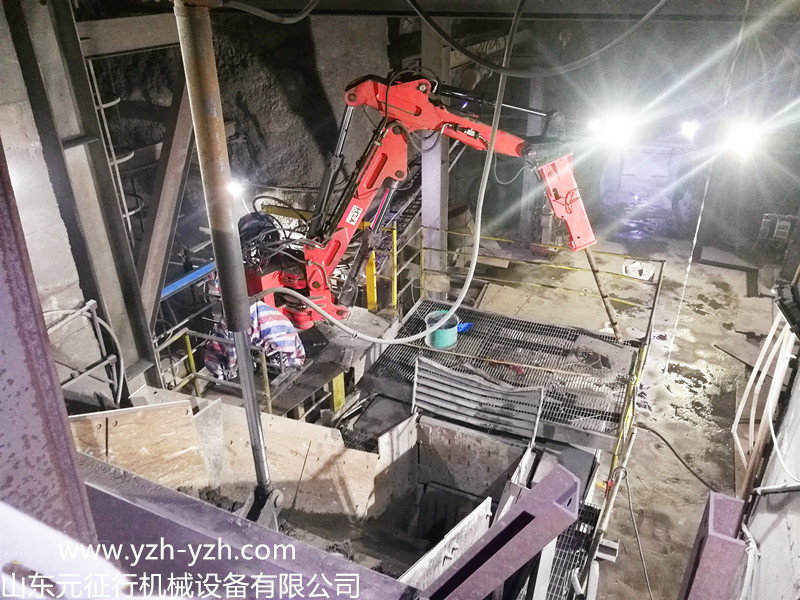

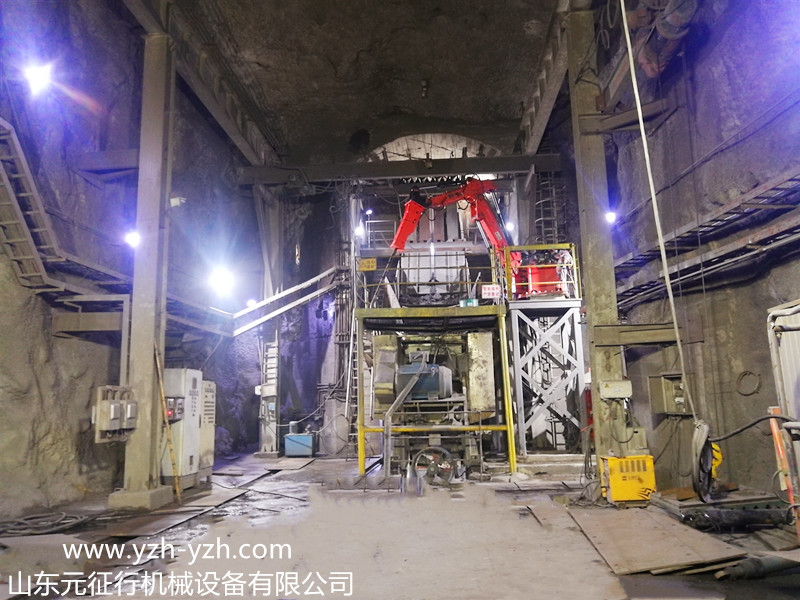

• 地下矿
溜井机阻塞处理，地下矿矿石转运站，装车场，放矿口，入料口阻塞处理；
• 矿石场
矿石场破碎机入料口阻塞处理；
• 冶炼厂
各种移动式钢包打壳、拆砖、拆包处理；
• 冶金
各种冶金炉专用的打壳、拆砖、清渣处理；
• 装卸站
矿石码头装卸站大块阻塞处理；
元征行品牌的工程机械手是根据破碎现场实际工况自行研制开发，采用山特维克旗下RAMMER品牌的进技术和工艺，选用进口高品质液压破碎锤，通过液压气动控制，破碎能力大、运行平稳、噪声低、性能可靠、操作方便、节能环保，可在任何复杂工况现场连续施工作业，减轻了工人的劳动强度、提高了施工安全系数，改善了现场的工作环境，提高了工作效率，保证了利润，是二次免爆破碎的理想设备。
