产品描述
多功能工程机械手生产厂家
技术参数 | 性能指标 | |
Ø 整机性能 | 最大工作半径(mm) | 9300(见附图工作范围图) |
最大垂直破碎半径(mm) | 7000(见附图工作范围图) | |
最小垂直破碎半径(mm) | 2700(见附图工作范围图) | |
机高(mm) | 5857(见附图工作范围图) | |
深度(mm) | 5364(见附图工作范围图) | |
工作臂回转角度 | 170° | |
大臂长度(mm) | 3800 | |
二臂长度(mm) | 3400 | |
工作臂主梁结构形式 | 一体成型矩形管结构(杜绝裂臂、断臂) | |
设备重量(kg) | 7100kg | |
Ø 回转机构 | 采用回转架体+回转油缸 | |
Ø 液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例多路阀 | |
电机功率 | 55 KW,AC380V 、50Hz | |
系统最大工作压力 | 21MPa | |
系统最大流量 | 120L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤:吸油、高压、回油过滤 | |
液压油散热器 | 匹配大功率风冷冷却器 | |
Ø 控制系统 | 控制装置 | 无线遥控盒 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
Ø 液压锤 | 液压锤型号 | YZH135 |
液压锤工作压力 | 15~17 MPa | |
液压锤工作流量 | 90~120L/min | |
冲击频次 | 350~850bpm | |
液压锤钎杆直径 | φ135mm | |
重量 | 1010kg |
多功能工程机械手又被叫做固定式液压碎石机,是集机、电、液于一体的大功率破碎、拆除作业矿山设备。
工程机械手主要由4个大部分组成:液压破碎锤(破碎岩石)、大小臂作业系统(斗杆)、液压油站(动力来源)以及控制器(操作系统)。本产品为固定式电动全液压破碎机,主要用于:矿山、采石场,砂石骨料场、冶金铸造厂、水泥厂、化工厂等露天地上施工环境或地下矿井溜井机口和格筛处,对大块矿石进行二次免爆破碎,以便运输及提升。
元征行品牌的工程机械手是根据破碎现场实际工况自行研制开发,采用山特维克旗下RAMMER品牌的国际先进技术和工艺,选用进口高品质液压破碎锤,通过液压气动控制,破碎能力大、运行平稳、噪声低、性能可靠、操作方便、节能环保,可在任何复杂工况现场连续施工作业,减轻了工人的劳动强度、提高了施工安全系数,改善了现场的工作环境,提高了工作效率,保证了利润,是二次免爆破碎的理想设备。
元征行品牌的工程机械手自投入市场以来,已在中色集团、中国黄金集团、金川集团、鞍钢集团等数十家大型国有企业得到认可并推广应用。为矿山等企业的发展带来了很大的经济效益,成功推动了城市低碳经济的发展,大幅度提高了企业的综合竞争力,推动了行业高效率、规范化、智能化发展。
元征行接受定制化服务,完全有能力按照客户的实际工况和要求进行定制化的设计和生产,以满足客户的所有特定需求。
欢迎新老客户来厂洽谈~
多功能工程机械手的主要用途:
• 露天矿
选场入料口格筛处(老虎口)物料阻塞处理;
• 地下矿
溜井机阻塞处理,地下矿矿石转运站,装车场,放矿口,入料口阻塞处理;
• 矿石场
矿石场破碎机入料口阻塞处理;
• 冶炼厂
各种移动式钢包打壳、拆砖、拆包处理;
• 冶金
各种冶金炉专用的打壳、拆砖、清渣处理;
• 装卸站
矿石码头装卸站大块阻塞处理;

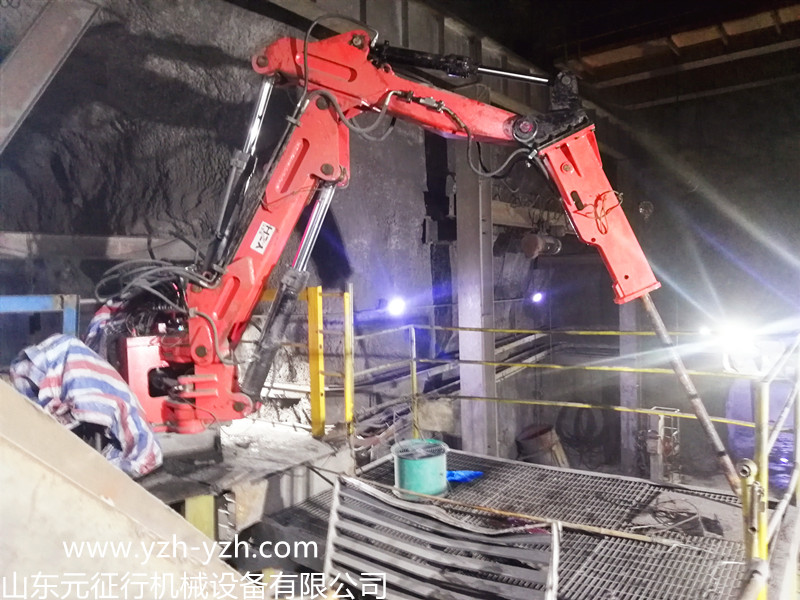

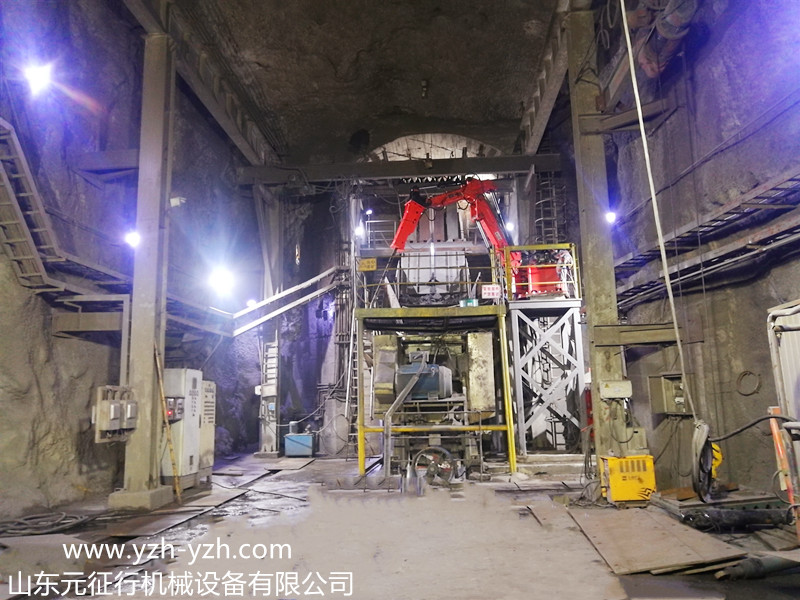

赤峰黄金地下矿山格筛用固定式液压破碎机山东元征行生产的电动式固定式液压破碎机广泛应用于各类露天矿山,地下矿山的破碎机的入料口,鄂破口、格筛口处物料阻塞的疏通破碎处理,也可以用于冶炼厂里移动式钢包,冶金炉的打壳、拆砖、拆包处理以及大块物料的破碎处理等工作。山东元征行生产的电动固定式液压破碎机已经在中色集团,中国黄金集团,金川集团,山东黄金集团,鞍钢,武钢等各大型国有企业得到推广应用,并且已经出口到澳大利亚,智利,俄罗斯,乌克兰,瑞典等国家。

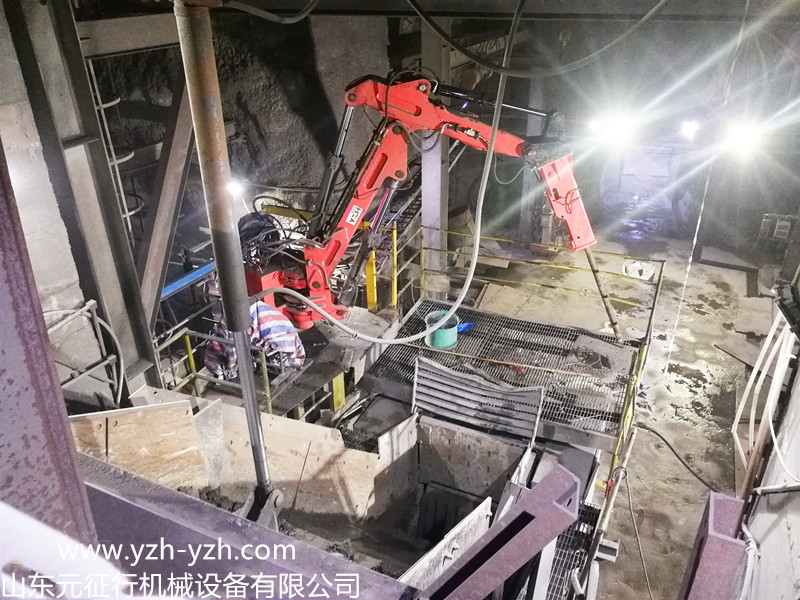

颚式破碎机进料口用固定式液压破碎机械手顺利安装在了重庆龙洞采石场固定式破碎机械手可使液压破碎锤处于合适位置和应用,有效快速的破碎和清除颚式破碎机料口的堵塞或桥接。固定式破碎机械手是专门设计来解决堵塞和破碎机室桥接,以保持破碎生产线的产量更大,且提高破碎机效率和延长破碎机的使用寿命的专用矿山破碎机械设备。固定式破碎机械手还具有可选择的基座种类,这使得更换现有的、磨损的工作臂更加方便。此外,通过为所有机械臂功能以及其他模块化功能安装相同的油缸,将减少零件的数量和种类。固定式破碎机械手提供了一个安全的交钥匙二次免爆破碎解决方案,有助于各大矿山,砂石骨料厂和采石场的盈利能力。
固定式机械炮手横扫旋回破碎机进料口
固定机械炮手神助攻砂石骨料破碎生产线
浙江宁波土方石料厂顺利安装固定碎石机
