B630-135
元征行
YZH-B630-135
产品描述

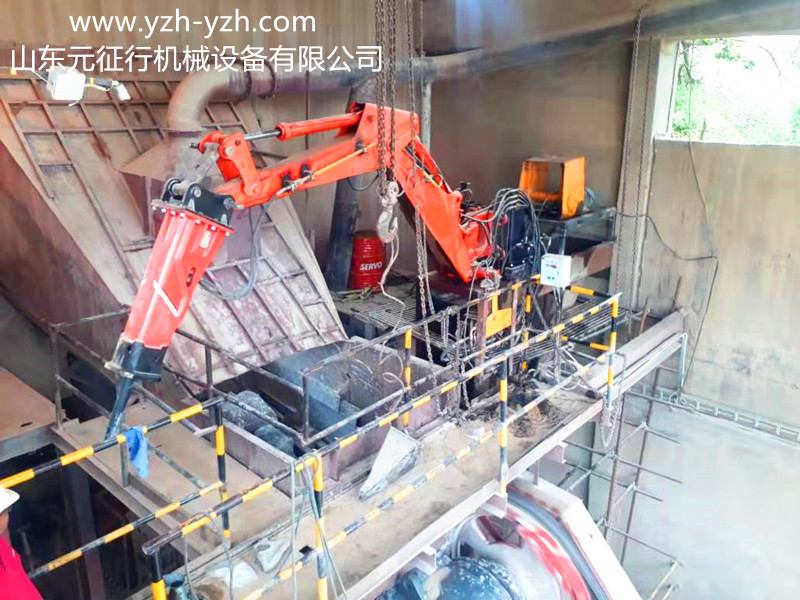

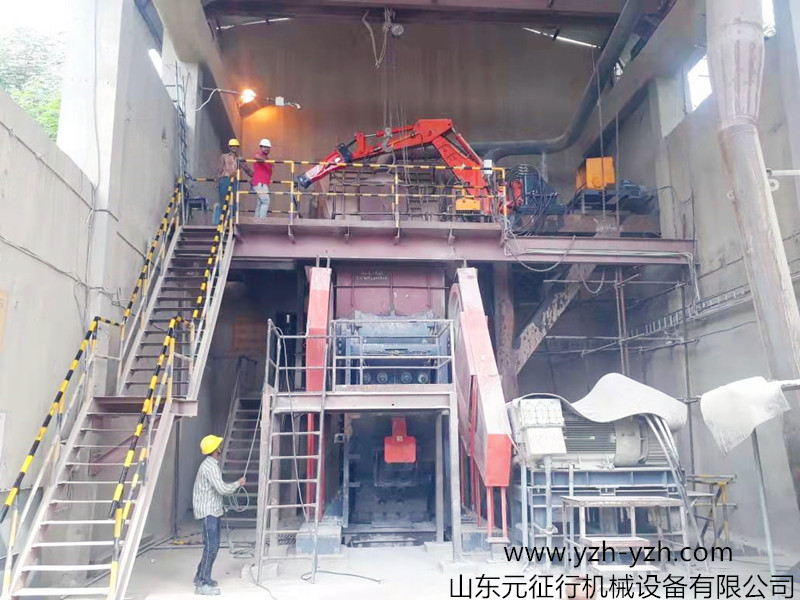

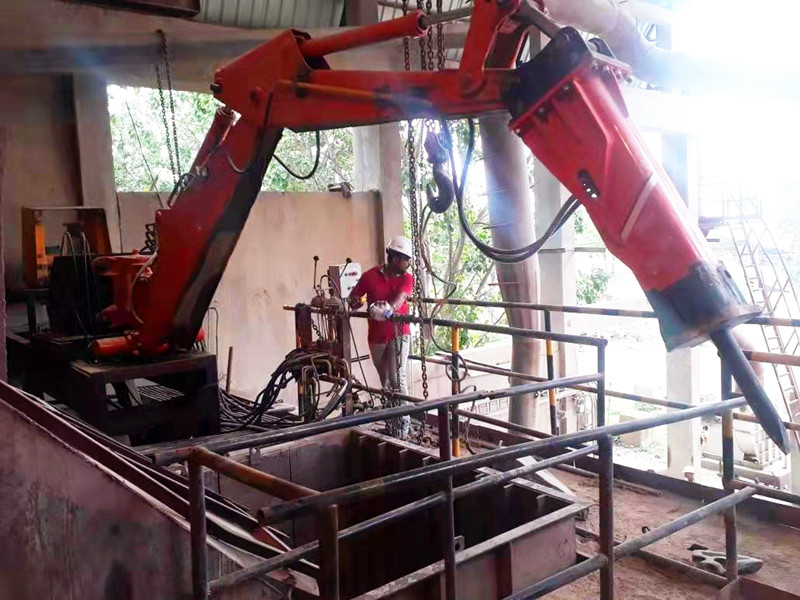

多功能固定式液压破碎锤
多功能固定式液压破碎锤是一种设计用于处理过大尺寸岩石块的机器设备,包括将大石块二次免爆破碎成较小尺寸的石块。 碎石机通常用于矿业,砂石骨料场和采石场,以解决因石块太大而导致无法进入破碎机料仓口为目的。
多功能固定式液压破碎锤主要由4个主要部件组成:液压破碎锤(用于破碎岩石),动臂(斗杆),液压油泵站(动力来源)和控制器(操作系统)。 碎石机有两种主要类型,移动式电动液压碎石机的和固定式电动液压碎石机,通常将其安装在基座或回转框支架上。
元征行品牌的多功能固定式液压破碎锤主要用于:地下矿井漏斗、地上矿山格筛、冶金炉口,破碎机进料口等,可以破碎和清除大块坚硬岩石、矿石以及钢包炉渣。多功能固定式液压破碎锤是根据现场实际工况自行研制开发,采用好的技术,选用进口液压锤,通过液压气动控制,破碎能力大、运行平稳、噪声低、性能可靠、操作方便,可在任何复杂工况现场连续作业,减轻工人的劳动强度,改善现场工作环境,提高工作效率,是二次破碎机械化理想设备。
技术参数 | B630-135 性能指标 | |
整机性能 | 最大工作半径(mm) | 9300(见附图工作范围图) |
最大垂直破碎半径(mm) | 7000(见附图工作范围图) | |
最小垂直破碎半径(mm) | 2700(见附图工作范围图) | |
机高(mm) | 5857(见附图工作范围图) | |
深度(mm) | 5364(见附图工作范围图) | |
工作臂回转角度 | 170° | |
大臂长度(mm) | 3800 | |
二臂长度(mm) | 3400 | |
工作臂主梁结构形式 | 一体成型矩形管结构 | |
设备重量(kg) | 7100kg | |
回转机构 | 采用回转架体+回转油缸 | |
液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电液比例多路阀 | |
电机功率 | 55 KW,AC380V 、50Hz | |
系统最大工作压力 | 21MPa | |
系统最大流量 | 120L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤:吸油、高压、回油过滤 | |
液压油散热器 | 匹配大功率风冷冷却器 | |
控制系统 | 控制装置 | 无线遥控盒 |
主电机防护等级 | IP55 | |
控制器防护等级 | IP67 | |
液压破碎锤 | 液压锤型号 | YZH135 |
液压锤工作压力 | 15~17 MPa | |
液压锤工作流量 | 90~120L/min | |
冲击频次 | 350~850bpm | |
液压锤钎杆直径 | φ135mm | |
重量 | 1010kg |
