B550-140
元征行
YZH-B550-140
产品描述

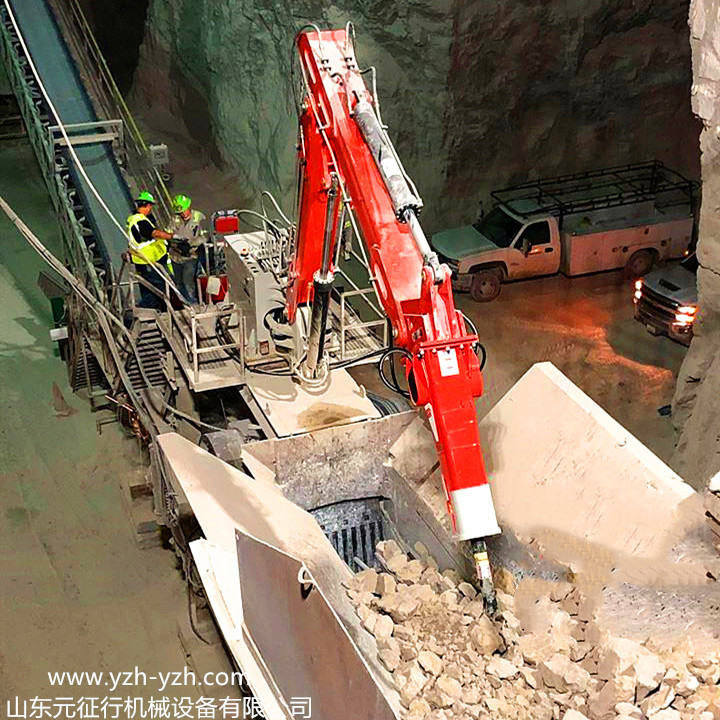

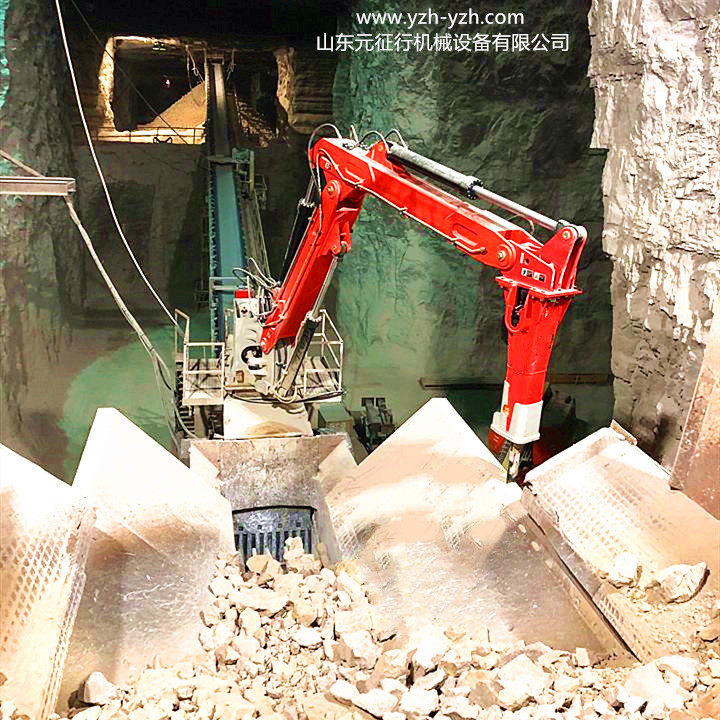

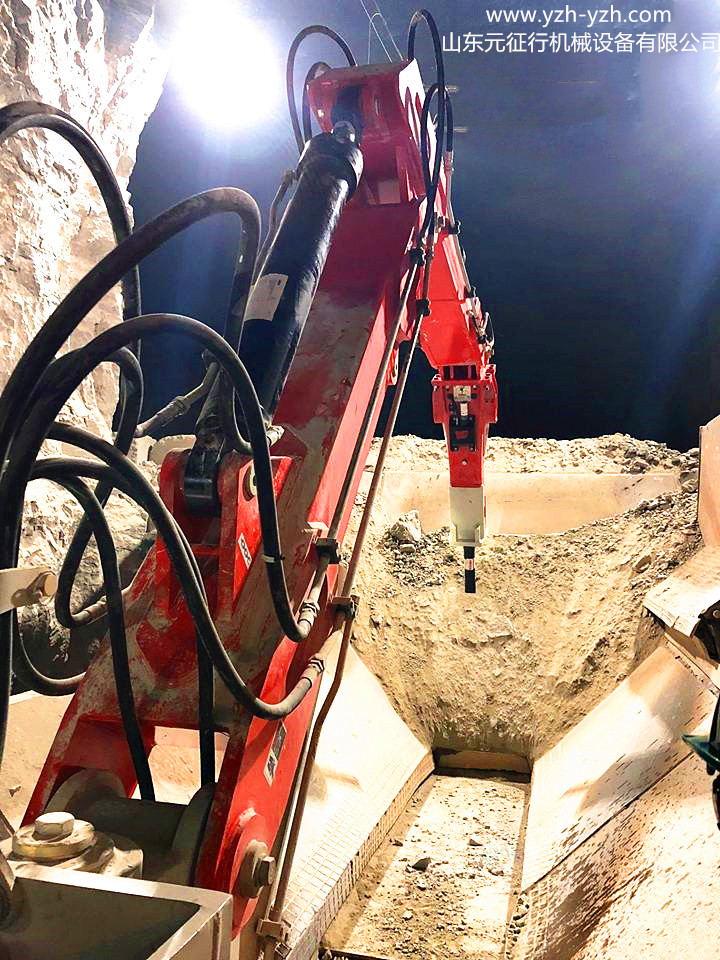

多功能液压破碎机械手
作为建筑材料门类中一个最古老的行业，砂石行业也将与智能制造深度融合，在追寻新型制砂设备和工艺的同时，逐步向规模化和信息化转变，用设备替代人工作业，使砂石生产焕发出新的生机与活力。山东元征行针对各类矿山、采石场破碎机的入料口或格筛处容易堵料的问题，将现代化的破碎设备与传统的制砂生产工艺相结合，在智能控制、远距离通信、环境感知、路径规划、关键部件和机具开发等方面积极开展技术创新，研发生产出多功能液压破碎机械手，对大块物料进行二次破碎，以保证生产流程的顺利进行，促进砂石企业的高效运作。
据了解，山东元征行主研发的多功能液压破碎机械手自2002年正式投入市场以来，已在中色集团、中国黄金集团、金川集团、鞍钢集团等数十家大型国有企业得到推广应用。据中国冶金矿山企业协会统计，目前元征行多功能液压破碎机械手占国内保有量的70%左右。
技术参数 | B550-140性能指标 | |
整机性能 | 最大工作半径(mm) | 8647（见附图一 工作范围图） |
最大垂直破碎半径(mm) | 6280（见附图一 工作范围图） | |
最小垂直破碎半径(mm) | 2540（见附图一 工作范围图） | |
最大工作深度（mm） | 5700（见附图一 工作范围图） | |
工作臂回转角度 | 170° | |
大臂长度（mm） | 3000 | |
二臂长度（mm） | 2500 | |
回转机构 | 采用回转油缸＋回转架体 | |
液压系统 | 主泵 | 高压齿轮泵 |
主阀 | 电控比例阀 | |
主泵电机功率 | 55KW 380V 50HZ | |
系统最大工作压力 | 21MPa | |
系统最大流量 | 120L/min | |
油箱容积 | 370L | |
液压油过滤器 | 三级过滤：吸油、高压、回油过滤 | |
液压油散热器 | 大功率散热器 | |
控制系统 | 控制装置 | 选择后填写 |
主电机防护等级 | IP55 | |
电控柜防护等级 | IP55 | |
液压锤 | 液压锤型号 | YZH140（静音型） |
液压锤工作压力 | 16～18MPa | |
液压锤工作流量 | 130～170L/min | |
冲击频次 | 350～700bpm | |
液压锤钎杆直径 | φ140mm | |
